Name: Blue Aspirations schwimmendes Lidar mit Ökosystem-Monritong-Sensor
Brand: Blue Aspirations
SKU: BA-FLS-NX5
Price: 1500000 USD
Availability: InStock
Rating: 4.8 (181 reviews)

Eigenschaften Galerie Produkt-Beschreibung Fordern Sie ein Zitat

Eigenschaften

Technische Daten

Datenübermittlung: 3G/4G/WIFI/Satelliten

Stromversorgung: Sonnenkollektoren, Windkraftanlagen, Batterien, Brennstoffzellen

Produktbezeichnung: Schwebender Lidar mit Ökosystem-Monritong-Sensor

Größe: 5*5*9m

Typ: Bojen

Gewicht: 14TON

Hervorheben:

Blaue Aspirationen schweben Lidar

Schwebender Lidar-Sensor

Ökosystem-Monritong-Sensor

Grundinformation

Herkunftsort: China

Markenname: Blue Aspirations

Zertifizierung: OWA Stage 2

Modellnummer: BA-FLS-NX5

Zahlung und Versand AGB

Verpackung Informationen: 3 Behälter

Lieferzeit: 2-3month

Zahlungsbedingungen: T/T

Versorgungsmaterial-Fähigkeit: 3 Einheiten alle 2 Monate Ohne vorherige Validierung.

Galerie

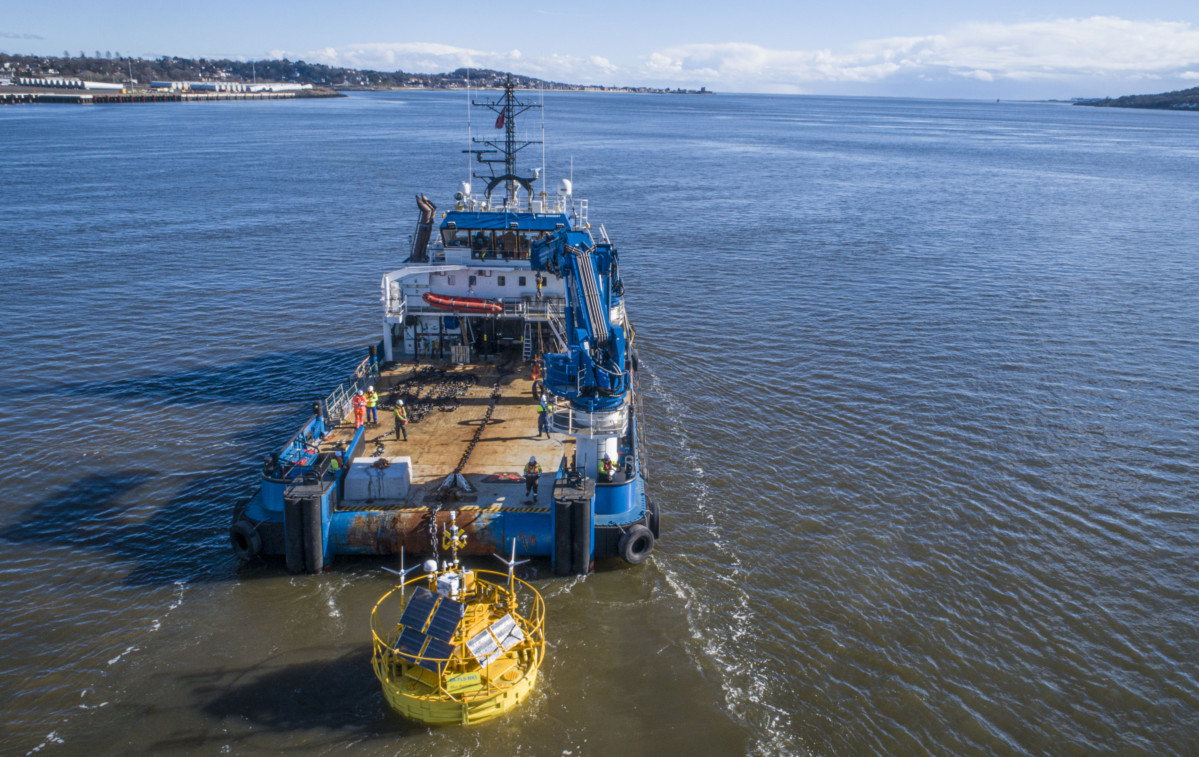

Blue Aspirations schwimmendes Lidar mit Ökosystem-Monritong-Sensor

Produkt-Beschreibung

Schwebender Lidar mit Ökosystem-Monritong-Sensor

1Schwimmbad

Die schwimmende Plattform besteht aus 4 Schaumblöcken, die in PE-Hülsen enthalten sind. Rotationsformung und ihre modulare Struktur ermöglicht es, das schwimmende Lidar-System leicht zum Beladen zu demontieren Dies spart Zeit und Kosten für den In- und Auslandstransport.

2. Technische Einzelheiten

*Module*	*Einzelheiten*
Bojen	- Durchmesser: 5 m. - Höhe: 9 m - Gewicht: 14,5 t - Netto-Bewässerung: 10,5 t - Struktur: mehrere Schränke - Materialien: PE, Kohlenstoffstahl, Edelstahl
Verankerungssystem	-Wassertiefe: > 5 m - Verankerung: Zementblock und/oder Verankerung - Verankerung: Ein-Punkt-Verankerung -Verstellbar nach Standortspezifischen Anforderungen einschließlich der Tiefe des Wassers - Mehrere Liegeplätze sind ebenfalls verfügbar
Steuerungssystem	- Industrie-PLC - oder BA's integrierter Controller.
LiDARs	- LiDARs:Dual LiDAR(Standard) (Windcube Offshore Version; ZX 300M, Movelaser B300M)
Stromversorgung	- Batteriekapazität: insgesamt 60 kWh in mehreren Gruppen; -Windkraftanlagen: 2 × 350 W; - Sonnenkollektoren: 1600 W, mehrere Gruppen; - Brennstoffzellen: 2x110W mit 224L Brennstoff (optional)
Navigationssystem	-AIS × 1 -Radarreflector × 2 - IALA-konforme Navigationsleuchte 1 × 1 Unterstützung von Doppel-Navigationslicht, muss jedoch den Anforderungen der lokalen Gebietskörperschaften entsprechen
Positionierungssystem	- Richtungen: 0-360° - Richtungsgenauigkeit: 0,09° (2m Basislinie) - Positionsgenauigkeit: 0,5 m (horizontal, SBAS-Modus)
Bewegungssensoren	-GNSS-INS-Sensor × 2 oder GNSS-INS-Sensor × 1 und MRU-Sensor × 1
Kommunikationssysteme	-SAT-Module: Iridium SBD×1, andere Breitband-SAT-Datenmodule (optional); - Mobilfunknetze: 2G/3G/4G×1; 2.4G/5G Wi-Fi×2; lokale Ethernet-Verbindung
Datenerfassung	- Dual-Industrial-PCs - Schnittstellen: serielle × 6, Ethernet × 2
Hydrologische Sensoren (optional)	-Doppler-Stromsensor -Wellen- und Wassertiefsensor - Salzgehalt und Temperatursensor

3. Ökosystemüberwachung

Mit der zunehmenden Häufigkeit menschlicher Aktivitäten im Ozean wird es immer wichtiger, Meerestiere zu schützen.Unser schwimmendes LiDAR-System kann mit einem entsprechenden Aufzeichner für die Überwachung von Meeresvögeln/Fledermäusen und Säugetieren ausgestattet werden.

A. Ich weiß nicht.Vögels Überwachung mit Akustik-Recorder

Es gibt viele Möglichkeiten, Vögel in Wildtieren zu überwachen, der SONG METER SM4 Akustikrecorder ist eine bewährte Industrie-Standard-Audioaufnahme für Wildtiere,speziell konstruiert, um qualitativ hochwertige Tonaufnahmen von Vögeln und anderen Stimmtieren in freier Wildbahn zu liefern.

Dieser Vogel-Akustik-Recorder liefert qualitativ hochwertige Aufnahmen mit maximaler Detektion und Treue.Das SM4 verfügt über zwei eingebaute Mikrofone der zweiten Generation, die hochwertige Aufnahmen von Vögeln und stimmenden Tieren erzeugenDie geräuscharmen Mikrofone haben ein überlegenes Signal-Rausch-Verhältnis, so dass Sie mehr Wildtiere, die Ihnen wichtig sind, erfassen.Und das Gerät ist ziemlich leicht und klein für die Installation auf dem schwimmenden LiDAR-System.

Spezifikationen

Aufzeichnungstechnik	Zwei-Kanal-, 16-Bit-PCM.wav-Dateien oder komprimierte.w4v-Dateien
Aufzeichnungsbandbreite	20 Hz bis 48 kHz
Stichprobenquoten	Der Aufzeichner unterstützt die folgenden Probenraten in Proben pro Sekunde auf ein oder zwei Kanäle: 8000, 12000, 16000, 22050, 24000, 32000, 44100, 48000, 96000
Einbaumikrofone	l Richtungsmerkmal: Allrichtung l Empfindlichkeit: -35 dB +/- 4 dB bei 1 kHz (0 dB=1 V/Pa) l Signal-Rausch-Verhältnis: 80 dB typisch bei 1 kHz (1 Pa, ein gewichtetes Netz) l Maximaler Eingangsschallpegel: 122 dB SPL Typ
Gehäuse Umweltschutz	Vollständig wetterfest
Betriebstemperatur	-4°F bis +185°F oder -20°C bis 85°C

A. Ich weiß nicht.Fledermäuse überwachen mit Ultraschallgerät

SONG METER SM4BAT FS Ultraschall-Recorder ist der branchenführende Fledermaus-Detektor und -Recorder.

Spezifikationen

Aufzeichnungstechnik	Einkanal SM4BAT FS: 16-Bit PCM.wav Dateien oder komprimierte.w4v Dateien SM4BAT ZC: Nullüberquerung
Stichprobenquoten	Vollspektral, Einzelkanal; 192 kHz, 256 kHz, 384 kHz, 500 kHz
Gehäuse Umweltschutz	Vollständig wetterfest
Betriebstemperatur	-4° bis 185° F / -20° C bis 85° C

A. Ich weiß nicht.Überwachung von Meeressäugernmit einer Leistung von mehr als 50 W und

Unser schwimmendes LiDAR kann mit einem Unterwasser-Akustik-Erfassungsgerät ausgestattet werden, dem digitalen Hyd TP-1. Es ist für Echtzeit-Streaming digitaler Daten für die Fernspeicherung, Verarbeitung,und/oder VisualisierungDieses Gerät verfügt über interne Verarbeitungsmöglichkeiten, die es ermöglichen, Ergebnisse wie Spektralanalysen zu streamen.Das TP-1-Hydrophon ist ideal für die Integration in Überwachungsbojen oder bereits vorhandene Systeme geeignet., oder es kann direkt an einen Computer angeschlossen werden.

Eigenschaften

Dieses digitale Hydrophon verfügt über einen Vorverstärker kombiniert mit einem programmierbaren Verstärker (PGA) mit 7 verschiedenen Verstärkungen,für eine bequeme Anpassung der Gesamtempfindlichkeit an die erwarteten eingehenden SignaleDas Gerät ist mit einem Analog-Digital-Konverter mit einer breiten Palette von wählbaren Probenraten bis zu 312500 Proben pro Sekunde bei 24 Bit ausgestattet.Das TP-1 ist ein Telemetrie-basiertes Hydrophon mit einer Ethernet-Schnittstelle von 10/100 MBit/s, die eine direkte Verbindung zu einem Computer oder zu einem kabelgebundenen oder drahtlosen Netzwerk ermöglicht, um Daten in Echtzeit an einen Client zu streamen, der die akustischen Daten zur Speicherung, Verarbeitung,und/oder VisualisierungEs kann ein Strom/Ethernet-Kabel für die Stromversorgung und die Zwei-Wege-Kommunikation geliefert werden.

Das digitale Hydrophon TP-1 verfügt über interne Verarbeitungskapazitäten, mit denen die FFT-basierte Datenanalyse durchgeführt werden kann.

Die Ergebnisse können über eine niedriggeschwindige serielle Verbindung zur Verfügung gestellt werden.

Es verfügt über verschiedene Konfigurationen, einschließlich wählbarer Probenahmefrequenzen, programmierbarer Empfindlichkeit und akustischer Daten

Verarbeitungsarten.

Spezifikationen

Probenfrequenz	36.3- Ich habe 67.8Ich bin 78 Jahre alt.1, 119.8- Das ist 180.2, 156.3, 312,5 ksps (auswählbar)
Probenauflösung	24 Bits
Verwendbares Akustikband	1 Hz bis 150 kHz
Empfinden Sie Sensibilität	-165 bis -129 dB bei 1 V/uPa bei 80 kHz (1x Verstärkung)
Programmierbarer Verstärker	1x, 2x, 4x, 8x, 16x, 32x, 64x
Eingangsschalldruckbereich	Bis zu 200 dB bei 1 uPa
Stromversorgung	12 bis 24 VDC
Betriebstiefe	Bis zu 100 m
Ausmaß des Gehäuses	60 x 310 mm (Durchmesser x Länge)
Fallmaterial	Delrin
Gewicht	0.5 kg (im Wasser), 1 kg (in der Luft)
Betriebstemperaturbereich	0 °C bis 40 °C

4Widerstandsfähigkeit gegenüber Taifunen

Trotz der Risiken, die mit dem Bau und Betrieb von Windparks in Gebieten verbunden sind, die anfällig für schlechte Wetterbedingungen sind, werden viele der chinesischen Offshore-Windparks in Hochrisikogebieten entwickelt.Doch Taifune und andere extreme Ereignisse können ohne entsprechende Vorbereitung gewaltige Herausforderungen für Wind- und Meeresmesskampagnen darstellen.Als Marktführer in China ist das schwimmende Lidar-System von Blue Aspirations genau auf diese Herausforderungen ausgerichtet.Brennstoffzellen zur Ergänzung der Leistung von Solarzellen und WindkraftanlagenFür zusätzlichen Schutz verfügt der Rumpf auch über ein großes Gegengewicht und Restschwimmbarkeit, die das Risiko eines Umsturzes oder Sinken verringert.Eine wirklich robuste Widerstandsfähigkeit gegenüber Taifunen kann nur durch eine robuste Struktur entstehen, überflüssiges Systemdesign und sorgfältige operative Unterstützung.

CHABA TYFUN Fallstudie

Am 1. Juli 2022 passierte der Taifun Chaba einen potenziellen Standort für die Entwicklung eines Offshore-Windparks im Südchinesischen Meer.Der Standort befand sich inmitten einer Windmesskampagne mit einem industriestandardmäßigen ZX 300M Lidar, der in ein Blue Aspirations FLiDAR integriert wurde..

Der Taifun Chaba entstand im Süden und bewegte sich mehrere Tage lang nach Nordwesten, bevor er in der Provinz Guangdong landete.maximale Windstürme von 170 km/hTrotz dieser extremen Bedingungen arbeitete unsere Einheit weiterhin effizient.100%ige Datenverfügbarkeit für alle MesshöhenDas schwimmende Lidar-System funktionierte bereits zum dritten Mal unter Taifunbedingungen.

5. Zusammenfassung der Validierung

Wir möchten in dieses Dokument eine Zusammenfassung der Berichte unserer Kunden oder von von unseren Kunden benannten Dritten aufnehmen, die unsere Ansprüche auf Datengenauigkeit und Datenverfügbarkeit belegen.

Nachfolgend ist eine Zusammenfassung der wichtigsten Ergebnisse zu finden.

Der Kunde

Projektname

Boje undLiDARModell

Referenzen

Aussteller des Berichts

Zeit

Hauptergebnisse

Blaue Bestrebungen

Kohlenstoffvertrauen

OWA-Fahrplan Stufe 2 Überprüfung (Dundee, Schottland)

BA-FLS-NX5,

ZX 300M x 1;

Windkubel Offshore V2 x1

Offshore

Met Mast

Inch Cape

Oldbaum Services aus dem Vereinigten Königreich

(Zertifizierungsstelle der dritten Partei).

DNV wird den Abschlussbericht überprüfen

2023.3 - 2023.9

Zwischenbericht über die Bewertung der zweiten Stufe für Windcube:

Dauer: 77 Tage;SystemVerfügbarkeit: 100%

DatenVerfügbarkeit: > 99,2% für alle Messhöhen

Genauigkeit der Daten ((Windgeschwindigkeit):

> 2 m/s: R²> 0991, Neigung: 0,995 ~ 1.001

4 bis 16 m/s: R²> 0985, Neigung: 0,988 ~ 1.001

Datengenauigkeit ((Windrichtung):

91m: R²> 0998, Steigung: 1.003,

101m: R²> 0998, Steigung: 1.003,

111m:R²> 0998, Steigung: 1.003,

China Drei Schluchten

Yangjiang,

In Guangdong

BA-FLS-NX5,

ZX 300M

Offshore

Met Mast

Blau

EineSpirationen

2021

Dauer: 2 Monate;SystemVerfügbarkeit: 100%

DatenVerfügbarkeit: > 99,98% für alle Messhöhen

Genauigkeit der Daten ((Windgeschwindigkeit):

> 2 m/s: R²> 09959, Steigung: 0,9964 ~ 1.0096

4 bis 16 m/s: R²> 09921, Neigung: 0,9986 ~ 1.0122

Datengenauigkeit ((Windrichtung):

50 m: R2 > 0.9987, Steigung: 1.0125, Offset:-1.9075

100 m: R2 > 0.9986, Steigung: 1.0198, Offset:-1.4955

China Drei Schluchten

Yangjiang,

In Guangdong

BA-FLS-NX5,

Molas B300M

Offshore

Met Mast

Shanghai

Das Institut

2022

Dauer: 2 Monate;SystemVerfügbarkeit: 100%

DatenVerfügbarkeit: > 98,5% für alle Messhöhen

Genauigkeit der Daten(Windgeschwindigkeit):

> 2 m/s: R2 > 0.99, Neigung: 1,00 ~ 1.01

4 bis 16 m/s: R2 > 0.99, Neigung: 1,00 ~ 1.02

Genauigkeit der Daten(Windrichtung):

R2 > 097, Steigung: 1.03, Offset: -1.3

Blaue Bestrebungen

Prototyp

Validierung,

Zhoushan, in der Nähe der Küste

- Das ist BA-FLS-2.4,

ZX 300M

Feste ZX

300 Meter

DNVGL

2019

Dauer:1 Monat;SystemVerfügbarkeit: 100%

DatenVerfügbarkeit: >97% für alle Messhöhen

Genauigkeit der Daten(Windgeschwindigkeit):

> 2 m/s: R2 > 0.994, Neigung: 0,994 ~ 1.003

Genauigkeit der Daten(Windrichtung):

R2 > 0999, Steigung: 0,998-1.002,

Offset: -0,83 bis 0.04

Huarun

Cangnan,

Zhejiang

BA-FLS-NX5,

ZX 300M

Offshore

Met Mast

Huarun

2020

Dauer:1 Monat;SystemVerfügbarkeit:100%

DatenVerfügbarkeit: > 96,24% für alle Messhöhen mit Ausnahme von 120 m (Anmerkung: 91,31%, mehrere Nebeltage)

Genauigkeit der Daten(Windgeschwindigkeit):

> 2 m/s: R2 > 0.9918, Steigung: 0,9889 ~ 1.0283

4 bis 16 m/s: R2 > 0.9851, Steigung: 0,9851 ~ 0.9938

Genauigkeit der Daten(Windrichtung):

R2 > 09981, Steigung: 0,9826 ~ 0.9961, Offset: -0,758 bis 1.4559

Shanghai

Das Institut

Ich bin Nanhui.

Shanghai

BA-FLS-NX5,

ZX 300M

Festgestellt

Plattform

ZX 300

Blau

Wünsche

2020

Dauer: 2 Monate;SystemVerfügbarkeit: 100%

DatenVerfügbarkeit:> 99,7% für alle Messhöhen

Genauigkeit der Daten(Windgeschwindigkeit > 2 m/s und 4~16 m/s): R2 > 0.97, Steigung: 0,98 ~ 1.02

Hinweis: Die Plattform LiDAR hat ein tödliches Problem mit der Windrichtung, daher wird die Windrichtung nicht verglichen.

Macht

China

Shantou

BA4.1S,

ZX 300M

2020

Dauer: 2 Monate;SystemVerfügbarkeit: 100%

DatenVerfügbarkeit: > 99,0% für alle Messhöhen
