Name: Meteorologische schwimmende LiDAR-Hydrologische Überwachungsbojen für Navigationsführer
Brand: Blue Aspirations
SKU: BA-FLS-NX5
Price: 1300000 USD
Availability: InStock
Rating: 4.9 (127 reviews)

Eigenschaften Galerie Produkt-Beschreibung Fordern Sie ein Zitat

Eigenschaften

Technische Daten

Hervorheben:

Meteorologische Boje

Bojen für Navigationsführer

Hydrologische Überwachungsboje

Grundinformation

Herkunftsort: China

Markenname: Blue Aspirations

Zertifizierung: OWA Stage 2

Modellnummer: BA-FLS-NX5

Zahlung und Versand AGB

Verpackung Informationen: 3 Standardbehälter

Lieferzeit: 2-3month

Zahlungsbedingungen: T/T

Versorgungsmaterial-Fähigkeit: 3 Units/Monat Ohne vorherige Bestätigung.

Galerie

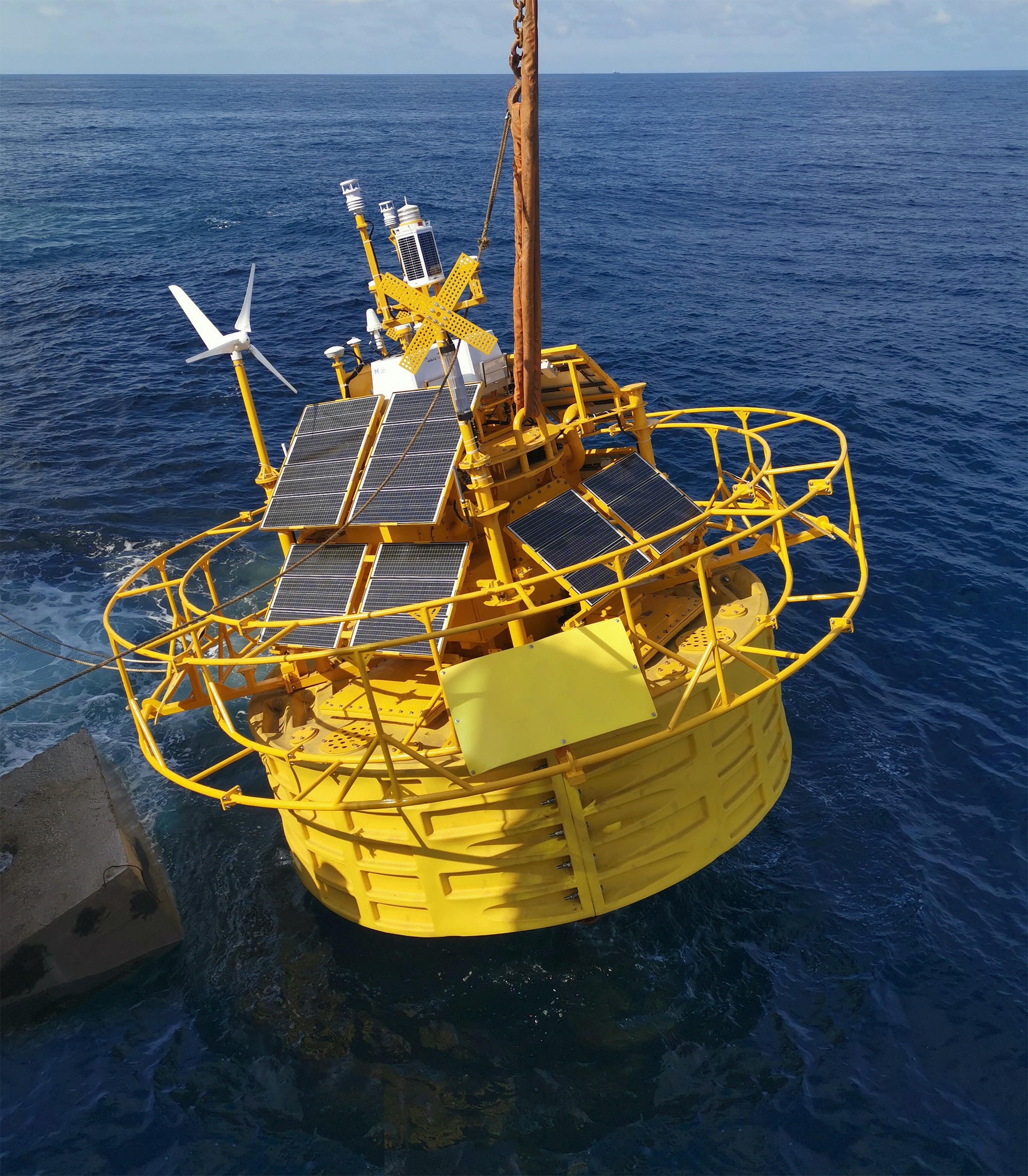

Meteorologische schwimmende LiDAR-Hydrologische Überwachungsbojen für Navigationsführer

Produkt-Beschreibung

Schwebende LiDAR-Hydrologische Boje

1Schwimmbad

Die schwimmende Plattform besteht aus 4 Schaumblöcken, die in PE-Hülsen enthalten sind. Rotationsformung und ihre modulare Struktur ermöglicht es, das schwimmende Lidar-System leicht zum Beladen zu demontieren Dies spart Zeit und Kosten für den In- und Auslandstransport.

2. Konstruktionsprinzipien

Zuverlässigkeit ist das wichtigste Merkmal eines schwimmenden Lidar-Systems und ein Kernprinzip der Designphilosophie von Blue Aspirations.Aufbauend auf der Expertise unseres Teams in den Designprinzipien der TelekommunikationsindustrieDas kommerzielle Modell wurde auch iterativ mit Simulationen entwickelt, um Ausfallwege zu modellieren und einzelne Ausfallpunkte zu beseitigen.Zu den wichtigsten Beispielen, wie diese Prinzipien in dem schwimmenden Lidar-System enthalten sind::

mindestens zwei Erfassungsquellen für Wind- und Bewegungsdaten;
mindestens zwei von jeder Datenerfassungssensorverbindung;
Zwei Server, die so konfiguriert sind, dass sie sich im Falle einer Ausfallzeit nahtlos austauschen können;
Redundanz in jedem Stromversorgungssystem, um ein vernachlässigbares Strommangelrisiko zu gewährleisten;
Batteriebänke, die in separaten Schränken mit einem automatischen Schaltkreis zur Übertragung der Last im Falle einer einzelnen Funktionsstörung installiert sind;
Datenkommunikations-Teilsystem mit mindestens zwei Kanälen von Up-Link und Down-Link, wenn 2/3/4G nicht vorhanden ist, und
Sicherungsquelle für Richtungs- und Bewegungsmessungen, um die Versorgung mit hochwertigen Daten auch bei erheblichen Schäden an den Systemmasten, Antennen,Primär-GNSS-INS- und Kompasssensoren.

Meteorologische schwimmende LiDAR-Hydrologische Überwachungsbojen für Navigationsführer 1

3Bewegungskompensation

Da die Bewegung der Boje die LiDAR-Windrichtung und Windgeschwindigkeitsmessungen beeinflusst, ist das Blue Aspirations-System mit einem Bewegungssensor ausgestattet, um hochauflösende Winkel- und Rolldaten zu erfassen.und Kurs- und DGPS-Sensoren, um genaue Kursinformationen zu erhaltenUnser patentierter Algorithmus verwendet dann eine Projektionsmethode, um die LiDAR-Windgeschwindigkeitsdaten auf die entsprechende horizontale Ebene zu korrigieren.Durch die Berechnung des LiDAR-Einstellwinkels, der vom Kurssensor, kann das System auch die gesammelten Windrichtungsdaten in den richtigen Winkel umwandeln.

3. Technische Einzelheiten

*Module*	*Einzelheiten*
Bojen	- Durchmesser: 5 m. - Höhe: 9 m - Gewicht: 14,5 t - Netto-Bewässerung: 10,5 t - Struktur: mehrere Schränke - Materialien: PE, Kohlenstoffstahl, Edelstahl
Verankerungssystem	-Wassertiefe: > 5 m - Verankerung: Zementblock und/oder Verankerung - Verankerung: Ein-Punkt-Verankerung -Verstellbar nach Standortspezifischen Anforderungen einschließlich der Tiefe des Wassers - Mehrere Liegeplätze sind ebenfalls verfügbar
Steuerungssystem	- Industrie-PLC - oder BA's integrierter Controller.
LiDARs	- LiDARs:Dual LiDAR(Standard) (Windcube Offshore Version; ZX 300M, Movelaser B300M)
Stromversorgung	- Batteriekapazität: insgesamt 60 kWh in mehreren Gruppen; -Windkraftanlagen: 2 × 350 W; - Sonnenkollektoren: 1600 W, mehrere Gruppen; - Brennstoffzellen: 2x110W mit 224L Brennstoff (optional)
Navigationssystem	-AIS × 1 -Radarreflector × 2 - IALA-konforme Navigationsleuchte 1 × 1 Unterstützung von Doppel-Navigationslicht, muss jedoch den Anforderungen der lokalen Gebietskörperschaften entsprechen
Positionierungssystem	- Richtungen: 0-360° - Richtungsgenauigkeit: 0,09° (2m Basislinie) - Positionsgenauigkeit: 0,5 m (horizontal, SBAS-Modus)
Bewegungssensoren	-GNSS-INS-Sensor × 2 oder GNSS-INS-Sensor × 1 und MRU-Sensor × 1
Kommunikationssysteme	-SAT-Module: Iridium SBD×1, andere Breitband-SAT-Datenmodule (optional); - Mobilfunknetze: 2G/3G/4G×1; 2.4G/5G Wi-Fi×2; lokale Ethernet-Verbindung
Datenerfassung	- Dual-Industrial-PCs - Schnittstellen: serielle × 6, Ethernet × 2
Hydrologische Sensoren (optional)	-Doppler-Stromsensor -Wellen- und Wassertiefsensor - Salzgehalt und Temperatursensor

5. Zusammenfassung der Validierung

Wir möchten in dieses Dokument eine Zusammenfassung der Berichte unserer Kunden oder von von unseren Kunden benannten Dritten aufnehmen, die unsere Ansprüche auf Datengenauigkeit und Datenverfügbarkeit belegen.

Nachfolgend ist eine Zusammenfassung der wichtigsten Ergebnisse zu finden.

Der Kunde

Projektname

Boje undLiDARModell

Referenzen

Aussteller des Berichts

Zeit

Hauptergebnisse

Blaue Bestrebungen

Kohlenstoffvertrauen

OWA-Fahrplan Stufe 2 Überprüfung (Dundee, Schottland)

BA-FLS-NX5,

ZX 300M x 1;

Windkubel Offshore V2 x1

Offshore

Met Mast

Inch Cape

Oldbaum Services aus dem Vereinigten Königreich

(Zertifizierungsstelle der dritten Partei).

DNV wird den Abschlussbericht überprüfen

2023.3 - 2023.9

Zwischenbericht über die Bewertung der zweiten Stufe für Windcube:

Dauer: 77 Tage;SystemVerfügbarkeit: 100%

DatenVerfügbarkeit: > 99,2% für alle Messhöhen

Genauigkeit der Daten ((Windgeschwindigkeit):

> 2 m/s: R²> 0991, Neigung: 0,995 ~ 1.001

4 bis 16 m/s: R²> 0985, Neigung: 0,988 ~ 1.001

Datengenauigkeit ((Windrichtung):

91m: R²> 0998, Steigung: 1.003,

101m: R²> 0998, Steigung: 1.003,

111m:R²> 0998, Steigung: 1.003,

China Drei Schluchten

Yangjiang,

In Guangdong

BA-FLS-NX5,

ZX 300M

Offshore

Met Mast

Blau

EineSpirationen

2021

Dauer: 2 Monate;SystemVerfügbarkeit: 100%

DatenVerfügbarkeit: > 99,98% für alle Messhöhen

Genauigkeit der Daten ((Windgeschwindigkeit):

> 2 m/s: R²> 09959, Steigung: 0,9964 ~ 1.0096

4 bis 16 m/s: R²> 09921, Neigung: 0,9986 ~ 1.0122

Datengenauigkeit ((Windrichtung):

50 m: R2 > 0.9987, Steigung: 1.0125, Offset:-1.9075

100 m: R2 > 0.9986, Steigung: 1.0198, Offset:-1.4955

China Drei Schluchten

Yangjiang,

In Guangdong

BA-FLS-NX5,

Molas B300M

Offshore

Met Mast

Shanghai

Das Institut

2022

Dauer: 2 Monate;SystemVerfügbarkeit: 100%

DatenVerfügbarkeit: > 98,5% für alle Messhöhen

Genauigkeit der Daten(Windgeschwindigkeit):

> 2 m/s: R2 > 0.99, Neigung: 1,00 ~ 1.01

4 bis 16 m/s: R2 > 0.99, Neigung: 1,00 ~ 1.02

Genauigkeit der Daten(Windrichtung):

R2 > 097, Steigung: 1.03, Offset: -1.3

Blaue Bestrebungen

Prototyp

Validierung,

Zhoushan, in der Nähe der Küste

- Das ist BA-FLS-2.4,

ZX 300M

Feste ZX

300 Meter

DNVGL

2019

Dauer:1 Monat;SystemVerfügbarkeit: 100%

DatenVerfügbarkeit: >97% für alle Messhöhen

Genauigkeit der Daten(Windgeschwindigkeit):

> 2 m/s: R2 > 0.994, Neigung: 0,994 ~ 1.003

Genauigkeit der Daten(Windrichtung):

R2 > 0999, Steigung: 0,998-1.002,

Offset: -0,83 bis 0.04

Huarun

Cangnan,

Zhejiang

BA-FLS-NX5,

ZX 300M

Offshore

Met Mast

Huarun

2020

Dauer:1 Monat;SystemVerfügbarkeit:100%

DatenVerfügbarkeit: > 96,24% für alle Messhöhen mit Ausnahme von 120 m (Anmerkung: 91,31%, mehrere Nebeltage)

Genauigkeit der Daten(Windgeschwindigkeit):

> 2 m/s: R2 > 0.9918, Steigung: 0,9889 ~ 1.0283

4 bis 16 m/s: R2 > 0.9851, Steigung: 0,9851 ~ 0.9938

Genauigkeit der Daten(Windrichtung):

R2 > 09981, Steigung: 0,9826 ~ 0.9961, Offset: -0,758 bis 1.4559

Shanghai

Das Institut

Ich bin Nanhui.

Shanghai

BA-FLS-NX5,

ZX 300M

Festgestellt

Plattform

ZX 300

Blau

Wünsche

2020

Dauer: 2 Monate;SystemVerfügbarkeit: 100%

DatenVerfügbarkeit:> 99,7% für alle Messhöhen

Genauigkeit der Daten(Windgeschwindigkeit > 2 m/s und 4~16 m/s): R2 > 0.97, Steigung: 0,98 ~ 1.02

Hinweis: Die Plattform LiDAR hat ein tödliches Problem mit der Windrichtung, daher wird die Windrichtung nicht verglichen.

Macht

China

Shantou

BA4.1S,

ZX 300M

2020

Dauer: 2 Monate;SystemVerfügbarkeit: 100%

DatenVerfügbarkeit: > 99,0% für alle Messhöhen

Größe und Tag:
