Name: FLS-Floating-LiDAR-System mit Dual-LiDAR
Brand: Blue Aspirations
SKU: BA-FLS-NX5
Price: 100 USD
Availability: InStock
Rating: 4.9 (181 reviews)

Eigenschaften Galerie Produkt-Beschreibung Fordern Sie ein Zitat

Eigenschaften

Technische Daten

Material: LLDPE, Stahl, Aluminium

Durchmesser: 5 m

Größe: 9m

Gewicht: 14.5T

Gesamtschwimmbarkeit: 25T

LiDAR: Windcube Offshore, Molas B300M, ZX300M

Hervorheben:

Schwebende doppelte LiDAR

Schwebendes LiDAR-Doppelsystem

FLS-Floating LiDAR-Systeme

Grundinformation

Herkunftsort: China

Markenname: Blue Aspirations

Zertifizierung: Carbon Trust OWA Stage 2

Modellnummer: BA-FLS-NX5

Zahlung und Versand AGB

Verpackung Informationen: 2 oder 3 Behälter

Lieferzeit: 2 Monate

Zahlungsbedingungen: T/T

Versorgungsmaterial-Fähigkeit: 4 Einheiten pro 2 Monate ohne vorherige Validierung

Galerie

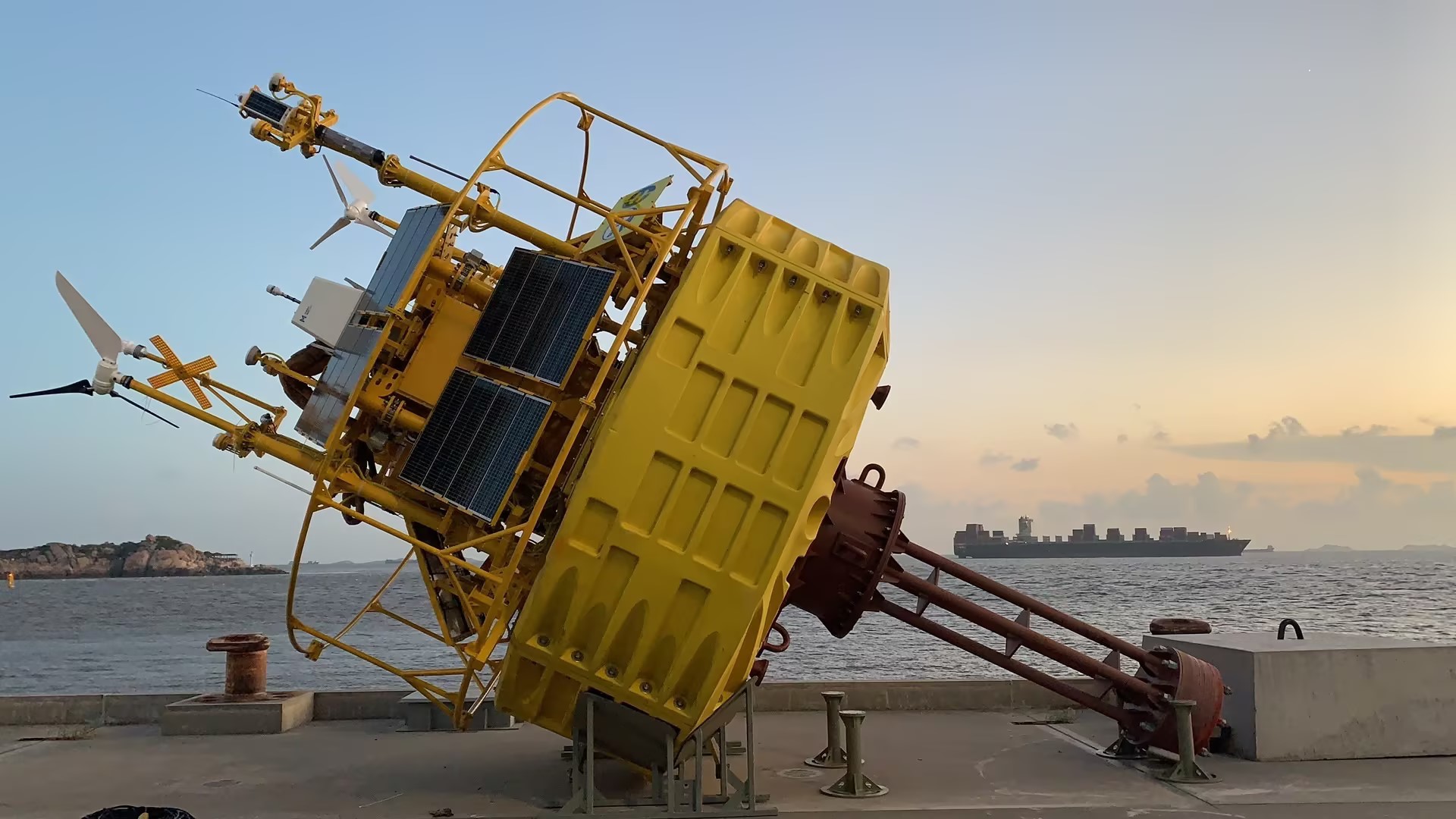

FLS-Floating-LiDAR-System mit Dual-LiDAR

Produkt-Beschreibung

Schwimmbare LiDAR-System, Schwimmbare LiDAR-System, Dual LiDARDual LiDAR

Offshore-Messungen der nächsten Generation

Schwebendes LiDAR-System, Dual LiDAR

Schnelle, genaue und zuverlässige Technologie für datengetriebene Offshore-Windentwicklung.

FLS-Floating-LiDAR-System mit Dual-LiDAR 0

Unsere Mission

Blue Aspirations wurde gegründet, um die weltweite Einführung erneuerbarer Energien zu beschleunigen, indem wir die Macht von Daten nutzen.und ein Team mit mehr als einem Jahrzehnt Erfahrung in der erneuerbaren Energienindustrie, arbeiten wir mit Kunden zusammen, die unsere Leidenschaft für Nachhaltigkeit und unseren Ehrgeiz teilen, die Herausforderungen des nächsten Jahrhunderts zu bewältigen.

Konstruktionsprinzipien

Zuverlässigkeit ist das wichtigste Merkmal jedes schwimmenden Lidar-Systems und ein Kernprinzip der Designphilosophie von Blue Aspirations.Aufbauend auf der Expertise unseres Teams in den Designprinzipien der TelekommunikationsindustrieDas kommerzielle Modell wurde auch iterativ mit Simulationen entwickelt, um Ausfallwege zu modellieren und einzelne Ausfallpunkte zu beseitigen.Zu den wichtigsten Beispielen, wie diese Prinzipien in dem schwimmenden Lidar-System enthalten sind::

mindestens zwei Erfassungsquellen für Wind- und Bewegungsdaten;
mindestens zwei von jeder Datenerfassungssensorverbindung;
Zwei Server, die so konfiguriert sind, dass sie sich im Falle einer Ausfallzeit nahtlos austauschen können;
Redundanz in jedem Stromversorgungssystem, um ein vernachlässigbares Strommangelrisiko zu gewährleisten;
Batteriebänke, die in separaten Schränken mit einem automatischen Schaltkreis zur Übertragung der Last im Falle einer einzelnen Funktionsstörung installiert sind;
Datenkommunikations-Teilsystem mit mindestens zwei Kanälen von Up-Link und Down-Link, wenn 2/3/4G nicht vorhanden ist, und
Sicherungsquelle für Richtungs- und Bewegungsmessungen, um die Versorgung mit hochwertigen Daten auch bei erheblichen Schäden an den Systemmasten, Antennen,Primär-GNSS-INS- und Kompasssensoren.

Bewegungskompensation

Da die Bewegung der Boje die LiDAR-Windrichtung und Windgeschwindigkeitsmessungen beeinflusst, ist das Blue Aspirations-System mit einem Bewegungssensor ausgestattet, um hochauflösende Winkel- und Rolldaten zu erfassen.und Kurs- und DGPS-Sensoren, um genaue Kursinformationen zu erhaltenUnser patentierter Algorithmus verwendet dann eine Projektionsmethode, um die LiDAR-Windgeschwindigkeitsdaten auf die entsprechende horizontale Ebene zu korrigieren.Durch die Berechnung des LiDAR-Einstellwinkels, der vom Kurssensor, kann das System auch die gesammelten Windrichtungsdaten in den richtigen Winkel umwandeln.

Technische Einzelheiten

*Module*	*Einzelheiten*
Bojen	- Durchmesser: 5 m. - Höhe: 9 m - Gewicht: 14 t - Netto-Bewässerung: 10 t - Struktur: mehrere Schränke - Materialien: PE, Kohlenstoffstahl, Edelstahl
Verankerungssystem⁽¹⁾	-Wassertiefe: > 5 m - Verankerung: Zementverankerung 12 t und/oder Verankerung mit hoher Halteleistung - Verankerung: Einpunktverankerung mit DIN5683-II-Kette -Verstellbar nach Standortspezifischen Anforderungen einschließlich größerer Wassertiefe - Mehrere Liegeplätze sind ebenfalls verfügbar
Steuerungssystem	- Industrie-PLC - oder BA's integrierter Controller.
LiDARs	- LiDARs:Dual LiDAR(Standard) - ZX 300M, Windcube Offshore Version, Molas 300M
Stromversorgung	- Batteriekapazität: insgesamt 60 kWh in mehreren Gruppen; -Windkraftanlagen: 2 × 350 W - Sonnenkollektoren: 1600 Watt, mehrere Gruppen
Navigationssystem	-AIS × 1 -Radarreflector × 2 - IALA-konforme Navigationsleuchte 1 × 1 Unterstützt doppelte Navigationslichter, muss jedoch den Anforderungen der örtlichen Gebietskörperschaften entsprechen
Positionierungssystem	- Richtungen: 0-360° - Richtungsgenauigkeit: 0,09° (2m Basislinie) - Positionsgenauigkeit: 0,5 m (horizontal, SBAS-Modus)
Bewegungssensoren	-GNSS-INS-Sensor × 2 oder GNSS-INS-Sensor × 1 und MRU-Sensor × 1
Kommunikationssysteme	-SAT-Module: Iridium SBD×1,andere Breitband-SAT-Datenmodule (optional); - Mobilfunknetze: 2G/3G/4G×1; 2.4G/5G Wi-Fi×2; lokale Ethernet-Verbindung
Datenerfassung	- Dual-Industrial-PCs - Schnittstellen: serielle × 6, Ethernet × 2
Hydrologische Sensoren	-Doppler-Stromsensor -Wellen- und Wassertiefsensor - Salzgehalt und Temperatursensor

LiDARS-Spezifikation

1	Messparameter
1.1	Messhöhe (Bereich)	30 m ≈ 300 m
1.2	Messschicht	12
1.3	Windgeschwindigkeitsmessbereich	0 m/s 75 m/s
1.4	Genauigkeit der Windgeschwindigkeitsmessung	0.1m/s
1.5	Windrichtung Messbereich	0° 360°
1.6	Genauigkeit der Windrichtung	1°
1.7	Speicherkapazität	> 5 Jahre
1.8	Datenübermittlung	Satelliten, 4G, WLAN
2	Arbeitsbedingungen
2.1	Stromversorgung	24 V Gleichspannung, 90 ~ 270 V Wechselstrom
2.2	Stromverbrauch	60 W
2.3	Betriebsfeuchtigkeitsbereich	0% bis 100%
2.4	Betriebstemperaturbereich	-40 °C ~ 50 °C
2.5	Schutzniveau	IP67
2.6	Augensicherheit	Klasse 1M (EN 60825-1)
3	Bescheinigung	DNV-GL/DTU/WINDGUARD/ETL/CE/

FLS-Floating-LiDAR-System mit Dual-LiDAR 1

Kennzeichen, Navigationshilfen, Positionsbestimmung und Alarmsysteme

Das schwimmende LiDAR-System von Blue Aspirations ist mit:

• gelbe Marinefarbe;

• gelbes X-Kreuz;

• Gelbe Lichtsignale mit einer spezifischen Pulsfrequenz für eine Boje eines Meeresdatenerfassungssystems;

· Automatisches Identifizierungssystem;

· Radareflektor und

· Alle zusätzlichen Kennzeichnungs- und Navigationshilfen gemäß den örtlichen Vorschriften.

Nachstehend ist eine typische Konfiguration dargestellt, wobei jedoch jedes System an die lokalen Anforderungen angepasst ist.

Navigationsleuchten

Reichweite: 5 NM

Kreuz

Größe und Tag:
