Name: Schwimmende Lidargeräte Erhebung über Windenergiequellen
Brand: Blue Aspirations
SKU: BA-FLS-NX5
Price: 1.3 USD
Availability: InStock
Rating: 4.5 (183 reviews)

Eigenschaften Galerie Produkt-Beschreibung Fordern Sie ein Zitat

Eigenschaften

Technische Daten

Material: LLDPE, Stahl, Aluminiumlegierung

Durchmesser: 5 m

Größe: 9m

Gewicht: 14.5T

Gesamtschwimmbarkeit: 25T

Hervorheben:

Schwebende LiDAR

DNV-Lidar

DNV-Floating Lidar

Grundinformation

Herkunftsort: China

Markenname: Blue Aspirations

Zertifizierung: Carbon Trust OWA Stage 2

Modellnummer: BA-FLS-NX5

Zahlung und Versand AGB

Verpackung Informationen: 2 oder 3 Behälter

Lieferzeit: 2-3 MONATE

Zahlungsbedingungen: T/T

Versorgungsmaterial-Fähigkeit: 4 Einheiten pro 2 Monate ohne vorherige Validierung

Galerie

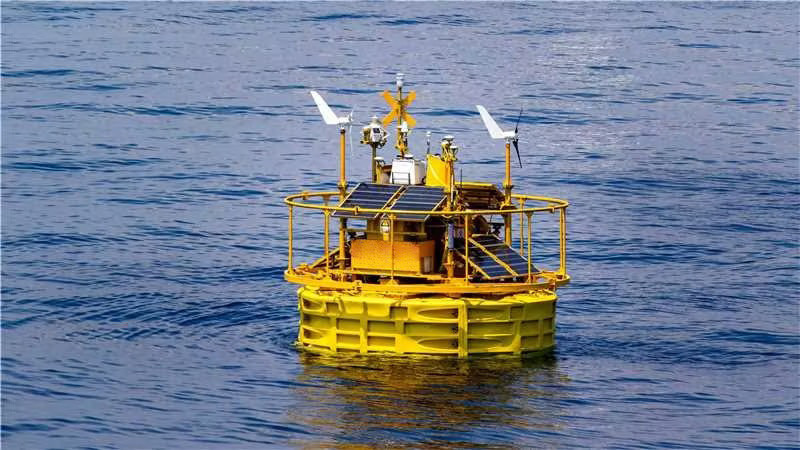

Schwimmende Lidargeräte Erhebung über Windenergiequellen

Produkt-Beschreibung

Schwimmendes LiDAR-System, Offshore-Windmessung, Erhebung der Windenergie, Dual LiDAR, hohe Datenverfügbarkeit

1Schwimmbad

Die schwimmende Plattform besteht aus 4 Schaumblöcken, die in PE-Hülsen enthalten sind. Durch die Rotationsformung und ihre modulare Struktur kann das schwimmende Lidarsystem leicht zum Beladen demontiert werden Dies spart Zeit und Kosten für den In- und Auslandstransport.

2. Konstruktionsprinzipien

Zuverlässigkeit ist das wichtigste Merkmal eines schwimmenden Lidar-Systems und ein Kernprinzip der Designphilosophie von Blue Aspirations.Aufbauend auf der Expertise unseres Teams in den Designprinzipien der TelekommunikationsindustrieDas kommerzielle Modell wurde auch iterativ mit Simulationen entwickelt, um Ausfallwege zu modellieren und einzelne Ausfallpunkte zu beseitigen.Zu den wichtigsten Beispielen, wie diese Prinzipien in dem schwimmenden Lidar-System enthalten sind::

mindestens zwei Erfassungsquellen für Wind- und Bewegungsdaten;
mindestens zwei von jeder Datenerfassungssensorverbindung;
Zwei Server, die so konfiguriert sind, dass sie sich im Falle einer Ausfallzeit nahtlos austauschen können;
Redundanz in jedem Stromversorgungssystem, um ein vernachlässigbares Strommangelrisiko zu gewährleisten;
Batteriebänke, die in separaten Schränken mit einem automatischen Schaltkreis zur Übertragung der Last im Falle einer einzelnen Funktionsstörung installiert sind;
Datenkommunikations-Teilsystem mit mindestens zwei Kanälen von Up-Link und Down-Link, wenn 2/3/4G nicht vorhanden ist, und
Sicherungsquelle für Richtungs- und Bewegungsmessungen, um die Versorgung mit hochwertigen Daten zu gewährleisten, auch bei erheblichen Schäden an den Masten, Antennen,Primär-GNSS-INS- und Kompasssensoren.

Schwimmende Lidargeräte Erhebung über Windenergiequellen 1

3Bewegungskompensation

Da die Bewegung der Boje die LiDAR-Windrichtung und Windgeschwindigkeitsmessungen beeinflusst, ist das Blue Aspirations-System mit einem Bewegungssensor ausgestattet, um hochauflösende Winkel- und Rolldaten zu erfassen.und Kurs- und DGPS-Sensoren, um genaue Kursinformationen zu erhaltenUnser patentierter Algorithmus verwendet dann eine Projektionsmethode, um die LiDAR-Windgeschwindigkeitsdaten auf die entsprechende horizontale Ebene zu korrigieren.Durch die Berechnung des LiDAR-Einstellwinkels, der vom Kurssensor, kann das System auch die gesammelten Windrichtungsdaten in den richtigen Winkel umwandeln.

4. Technische Einzelheiten

*Module*	*Einzelheiten*
Bojen	- Durchmesser: 5 m. - Höhe: 9 m - Gewicht: 14,5 t - Netto-Bewässerung: 10,5 t - Struktur: mehrere Schränke - Materialien: PE, Kohlenstoffstahl, Edelstahl
Verankerungssystem	-Wassertiefe: > 5 m - Verankerung: Zementblock und/oder Verankerung - Verankerung: Ein-Punkt-Verankerung -Verstellbar nach Standortspezifischen Anforderungen einschließlich der Tiefe des Wassers - Mehrere Liegeplätze sind ebenfalls verfügbar
Steuerungssystem	- Industrie-PLC - oder BA's integrierter Controller.
LiDARs	- LiDARs:Dual LiDAR(Standard) (Windcube Offshore Version; ZX 300M, Movelaser B300M)
Stromversorgung	- Batteriekapazität: insgesamt 60 kWh in mehreren Gruppen; -Windkraftanlagen: 2 × 350 W; - Sonnenkollektoren: 1600 W, mehrere Gruppen; - Brennstoffzellen: 2x110W mit 224L Brennstoff (optional)
Navigationssystem	-AIS × 1 -Radarreflector × 2 - IALA-konforme Navigationsleuchte 1 × 1 Unterstützung von Doppelnavigation
Positionierungssystem	- Richtungen: 0-360° - Richtungsgenauigkeit: 0,09° (2m Basislinie) - Positionsgenauigkeit: 0,5 m (horizontal, SBAS-Modus)
Bewegungssensoren	-GNSS-INS-Sensor × 2 oder GNSS-INS-Sensor × 1 und MRU-Sensor × 1
Kommunikationssysteme	-SAT-Module: Iridium SBD×1,andere Breitband-SAT-Datenmodule (optional); - Mobilfunknetze: 2G/3G/4G×1; 2.4G/5G Wi-Fi×2; lokale Ethernet-Verbindung
Datenerfassung	- Dual-Industrial-PCs - Schnittstellen: serielle × 6, Ethernet × 2
Hydrologische Sensoren (optional)	-Doppler-Stromsensor -Wellen- und Wassertiefsensor - Salzgehalt und Temperatursensor

5Widerstandsfähigkeit gegenüber Taifunen

Trotz der Risiken, die mit dem Bau und Betrieb von Windparks an Gebieten verbunden sind, die anfällig für schlechte Wetterbedingungen sind, werden viele der chinesischen Offshore-Windparks in Hochrisikogebieten entwickelt.Doch können Taifune und andere extreme Ereignisse für Wind- und Meeresmesskampagnen ohne angemessene Vorbereitung eine gewaltige Herausforderung darstellen.Als Marktführer in China wurde das schwimmende LiDAR-System von Blue Aspirations entwickelt, um genau diese Herausforderungen zu bewältigen.Brennstoffzellen zur Ergänzung der Leistung von Solarzellen und WindkraftanlagenFür zusätzlichen Schutz verfügt der Rumpf auch über ein großes Gegengewicht und Restschwimmbarkeit, die das Risiko eines Umsturzes oder Sinken verringert.Eine wirklich robuste Widerstandsfähigkeit gegenüber Taifunen kann nur durch eine Kombination aus robustem Strukturdesign entstehen., überflüssiges Systemdesign und sorgfältige Betriebsunterstützung.

CHABA TYFUN Fallstudie

Am 1. Juli 2022 passierte der Taifun Chaba einen potenziellen Standort für die Entwicklung eines Offshore-Windparks im Südchinesischen Meer.Der Standort befand sich mitten in einer Windmesskampagne mit einem industriestandardmäßigen ZX 300M LiDAR, der in ein Blue Aspirations FLiDAR integriert war..

Der Taifun Chaba entstand im Süden und bewegte sich mehrere Tage lang nach Nordwesten, bevor er schließlich in der Provinz Guangdong landete.Chaba brachte maximale anhaltende Windgeschwindigkeiten von etwa 140 km/h.Trotz dieser extremen Bedingungen arbeitete unsere Einheit weiterhin effizient.100%ige Datenverfügbarkeit für alle Messhöhen, was das dritte Mal war, dass dieses schwimmende LiDAR-System unter Taifunbedingungen problemlos funktionierte.

DOKSURI TYFUN FALLSCHULE

Am frühen Morgen des 28. Juli2023Einer der FLS, BA-FLS-NX5, befindet sich in der Nähe des Mittelpunkts des Taifuns.hat den gesamten Prozess des vorübergehenden Taifuns aufgezeichnetDer DOKSURI wurde im Pazifik erzeugt und kam durch die Philippinen, sammelte kontinuierlich Energie und erreichte die maximale Windkraft von Ebene 17.Angriff auf unsere FLS und Landung in der chinesischen Provinz FujianLaut dem Chinesischen Nationalen Meteorologischen Zentrum erreichte die maximale Windgeschwindigkeit 58 m/s, was bedeutet, dass es einer der stärksten Taifune in China in den letzten Jahren ist.Dies ist eine weitere starke Taifun-Erfahrung von BA-FLS-NX5 schwimmenden LiDAR nach dem Taifun Talim in der Provinz Guangdong in diesem Jahr.

Wir haben die Daten und Fotos direkt nach dem Vorbeifall des Taifuns übertragen. Wir sind so stolz, dass das schwimmende LiDAR-Gerät BA-FLS-NX5 unter solchen extremen Gefahren sehr gut funktioniert hat.Die System- und Datenverfügbarkeit blieb bei 100% und die Systemspannung über 25V blieb stabil.Das alles ist auf das Telekommunikationsniveau der Redundanzentwicklung zurückzuführen.Aber die ausreichende Energieversorgung Redundanz Design gesichert das System ohne Risiko.

Hier sind die detaillierten Statistiken über die Datenverfügbarkeit für alle Höhen:

Die nachstehende Abbildung zeigt, daß die Systemspannung über 25 V gehalten wurde.

Die folgende Abbildung zeigt das schematische Diagramm des während des Taifuns treibenden FLS.

6. ZusammenfassungValidierungs

Wir möchten in dieses Dokument eine Zusammenfassung der Berichte unserer Kunden oder von von unseren Kunden benannten Dritten aufnehmen, die unsere Ansprüche auf Datengenauigkeit und Datenverfügbarkeit belegen.

Nachfolgend ist eine Zusammenfassung der wichtigsten Ergebnisse zu finden.

Der Kunde

Projektname

Boje undLiDAR Modell

Referenzen

Aussteller des Berichts

Zeit

Hauptergebnisse

Blaue Bestrebungen

Kohlenstoffvertrauen

OWA-Fahrplan Stufe 2 Überprüfung (Dundee, Schottland)

BA-FLS-NX5,

ZX 300M x 1;

Windkubel Offshore V2 x1

Offshore

Met Mast

Inch Cape

Oldbaum Services aus dem Vereinigten Königreich

(Zertifizierungsstelle der dritten Partei).

Der Abschlussbericht wird von der DNV geprüft

2023.3 - 2023.9

Bericht über die Bewertung der Phase 2 für Windcube:

Dauer: 6 Monate;SystemVerfügbarkeit: 100%

DatenVerfügbarkeit: > 98,77% für alle Messhöhen

Genauigkeit der Daten ((Windgeschwindigkeit):

> 2 m/s: R²> 0995, Neigung: 0,990 ~ 0.991

4 bis 16 m/s: R²> 0985, Neigung: 0,995 ~ 1.000

Datengenauigkeit ((Windrichtung):

91m: R²> 0999, Steigung: 1.003,

101m:R²> 0999, Steigung: 1.003,

111m:R²> 0998, Steigung: 1.003

Bericht über die Bewertung der Stufe 2 für ZX300M:

Dauer: 6 Monate;SystemVerfügbarkeit: 100%

DatenVerfügbarkeit: > 96,3% für alle Messhöhen

Genauigkeit der Daten ((Windgeschwindigkeit):

> 2 m/s: R²> 0989, Steigung: 0,988 ~ 0.992

4 bis 16 m/s: R²> 0981, Steigung: 0,988 ~ 0.991

Datengenauigkeit ((Windrichtung):

91m: R²> 0992, Steigung: 1.002,

101m:R²> 0991, Steigung: 1.003,

111m:R²> 0987, Steigung: 1.003

China Drei Schluchten

Yangjiang,

In Guangdong

BA-FLS-NX5,

ZX 300M

Offshore

Met Mast

Blau

EineSpirationen

2021

Dauer: 2 Monate;SystemVerfügbarkeit- Ich weiß nicht.

DatenVerfügbarkeit: > 99,98% für alle Messhöhen

Genauigkeit der Daten ((Windgeschwindigkeit):

> 2 m/s: R²> 09959, Steigung: 0,9964 ~ 1.0096

4 bis 16 m/s: R²> 09921, Neigung: 0,9986 ~ 1.0122

Datengenauigkeit ((Windrichtung):

50 m:R2 > 0.9987, Steigung: 1.0125, Offset:-1.9075

100 m:R2 > 0.9986, Steigung: 1.0198, Offset:-1.4955

China Drei Schluchten

Yangjiang,

In Guangdong

BA-FLS-NX5,

Molas B300M

Offshore

Met Mast

Shanghai

Das Institut

2022

Dauer: 2 Monate;SystemVerfügbarkeit- Ich weiß nicht.

DatenVerfügbarkeit: > 98,5% für alle Messhöhen

Genauigkeit der Daten(Windgeschwindigkeit):

> 2 m/s: R2 > 0.99, Neigung: 1,00 ~ 1.01

4 bis 16 m/s: R2 > 0.99, Neigung: 1,00 ~ 1.02

Genauigkeit der Daten(Windrichtung):

R2 > 097, Steigung: 1.03, Offset: -1.3

Blaue Bestrebungen

Prototyp

Validierung,

Zhoushan, in der Nähe der Küste

- Das ist BA-FLS-2.4,

ZX 300M

Feste ZX

300 Meter

DNV GL

2019

Dauer:1 Monat;SystemVerfügbarkeit: 100%

DatenVerfügbarkeit: >97% für alle Messhöhen

Genauigkeit der Daten(Windgeschwindigkeit):

> 2 m/s: R2 > 0.994, Neigung: 0,994 ~ 1.003

Genauigkeit der Daten(Windrichtung):

R2 > 0999, Steigung: 0,998-1.002,

Offset: -0,83 bis 0.04

Huarun

Cangnan,

Zhejiang

BA-FLS-NX5,

ZX 300M

Offshore

Met Mast

Huarun

2020

Dauer:1 Monat;SystemVerfügbarkeit:100%

DatenVerfügbarkeit: > 96,24% für alle Messhöhen mit Ausnahme von 120 m (Anmerkung: 91,31%, mehrere Nebeltage)

Genauigkeit der Daten(Windgeschwindigkeit):

> 2 m/s: R2 > 0.9918, Steigung: 0,9889 ~ 1.0283

4 bis 16 m/s: R2 > 0.9851, Steigung: 0,9851 ~ 0.9938

Genauigkeit der Daten(Windrichtung):

R2 > 09981, Steigung: 0,9826 ~ 0.9961, Offset: -0,758 bis 1.4559

Shanghai

Das Institut

Ich bin Nanhui.

Shanghai

BA-FLS-NX5,

ZX 300M

Festgestellt

Plattform

ZX 300

Blau

Wünsche

2020

Dauer: 2 Monate;SystemVerfügbarkeit- Ich weiß nicht.

DatenVerfügbarkeit:> 99,7% für alle Messhöhen

Genauigkeit der Daten(Windgeschwindigkeit > 2 m/s und 4~16 m/s): R2 > 0.97, Steigung: 0,98 ~ 1.02

Hinweis: Die Plattform LiDAR hat ein tödliches Problem mit der Windrichtung, daher wird die Windrichtung nicht verglichen

Macht

China

Shantou

BA4.1S,

ZX 300M

Macht

China

2020

Dauer: 3 Monate;SystemVerfügbarkeit- Ich weiß nicht.

DatenVerfügbarkeit: > 99,0% für alle Messhöhen

7.Karbonvertrauen OWA Stufe 1 bis Stufe 3 Fahrplan

A. Ich weiß nicht.Einleitung

In Zusammenarbeit mit neun Offshore-Windentwicklern startete der Carbon Trust das Offshore-Wind-Beschleuniger-Programm (OWA) und begann Anfang 2014,Die OWA veröffentlichte ihren Fahrplan für die kommerzielle Akzeptanz von Floating LiDAR (der OWA Fahrplan)Der OWA-Fahrplan beschreibt die Anforderungen, die schwimmende LiDAR-Systeme erfüllen müssen, um zu einer der drei verschiedenen Reifegrads gehören zu können:

Stufe I: Ausgangswert;

Stufe II: Vorvermarktung und

Stufe III: kommerziell.

Die BA FLS erfüllt derzeit jedoch die Anforderungen für die Stufe I.das BA FLS erfüllt die nach Stufe III erforderlichen Verfügbarkeitsanforderungen für mehr als 30 Kampagnen mit einem FLS, das mit doppelten LiDARs ausgestattet ist.

In den Stufen II und III sind hohe Anforderungen an Genauigkeit und Verfügbarkeit sowie Hinweise auf mehrere erfolgreiche langfristige und kurze Überprüfungsmaßnahmen gegenüber vertrauenswürdigen Referenzen enthalten.In dem Bemühen, seinen Kunden und Partnern ein größeres Vertrauen zu geben, Blue Aspirations hat folgende strategische Roadmap für die Erreichung der Stufe II und Stufe III der OWA-Roadmaps entwickelt.

- B. - Was ist das? OWA Stufe IIund Stufe IIIAnforderungen

Die Datenverfügbarkeits- und Genauigkeitsanforderungen der Stufe II und Stufe III der OWA-Fahrpläne sind wie folgt:

Verfügbarkeit

KPI	Definition	Zulassungskriterien
KPI	Definition	Beste Praxis, Stufe 3	Minimumstadium 2, nur
MSA_1M	Monatliche Systemverfügbarkeit	≥ 95%	≥ 90%
OSA_CA	Gesamtverfügbarkeit des Systems	≥97%	≥ 95%
MPDA_1M	Monatliche Verfügbarkeit der Daten nach der Verarbeitung	≥ 85%	≥ 80%
OPDA_CA	Allgemeine Verfügbarkeit nach der Verarbeitung	≥ 90%	≥ 85%

Genauigkeit

KPI	Definition	Zulassungskriterien
KPI	Definition	Beste Praxis, Stufe 3	Minimumstadium 2, nur
X_MWS	Windgeschwindigkeit	0.98 102	0.97 103
R2_MWS	Windgeschwindigkeit ∆ Bestimmungskoeffizient	> 098	> 097
M_MdW	Durchschnittliche Windrichtung	0.97 103	0.95 ¢ 1.05
Ausgeschaltet_MdW	Durchschnittliche Windrichtung	< 5°	< 10°
R2_MdW	Windrichtung Bestimmungsfaktor	> 097	> 095

Die OWA verlangt, dass alle Systeme der Stufe II und Stufe III Kampagnen abgeschlossen haben, die folgende Kriterien für Dauer und Häufigkeit erfüllen:

#	Stufe 2 Beschreibung der Anforderungen	Notwendige Monate	Anzahl der erforderlichen Kampagnen
1	Validierung der LIDAR-Leistung an Land in einem festen Bezugsrahmen	Die Zeit, um alle Windbehälter zu füllen	1
2	Validierung der schwimmenden LIDAR-Leistung unter dynamischen Bedingungen	6	1

C. Das ist...Aktueller Status

Blue Aspirations führte Anfang März 2023 an der Inch Cape Metmast in Schottland die OWA-Phase-2-Verifizierung durch.Das System blieb in einem sehr guten Gesundheitszustand, selbst wenn es mehr als sechs Monate lang gleichzeitig zwei LiDARs (Windcube V2 Offshore-Version und ZX 300M) betrieb.Der grundlegende Typverifizierungsbericht der Stufe 2 wurde vom britischen Drittanbieter Oldbaum Services geliefert.

Die Bewertungsfrist beträgt vom 10.03.2023 bis zum 10.9.2023 (6 Monate).WindwürfelDie Datenverfügbarkeit von LiDAR® in allen Höhen ist beendet.98.77%, während dieZXEs ist vorbei.96.31%.

Und hier sind die Ergebnisse der Daten, verglichen mit Phase 2 KPIs für beide LiDARs.

Alle KPIs erfüllen die Kriterien für die beste Praxis der Stufe 2.

Der Abschlussbericht wird ebenfalls von der DNV geprüft.

D.Fahrplanbis STAGE3

Wir werden uns nicht auf Stufe 2 beschränken, sondern auf Stufe 3 fortfahren.

Anforderungen an die Typprüfung, Klassifizierung und vorkommerzielle Projekte für Stufe 3	Plan und Maßnahmen
Stufe 2 FL-Typprüfung	BA-FLS-NX5 im Vergleich mit Inch Cape Met Mast für die Phase 2 der FL-Typüberprüfung (in Schottland im Gange). Kann als 1 von 3 Langzeitversuchen gelten und kann als Klassifizierungsversuch gelten.
FL-Einheit Überprüfung (3 lange und 3 kurze Versuche)	Drei langfristige Versuche (können zu den Klassifizierungsversuchen zählen): 1. Nr. 1 der BA-FLS-NX5 ist in der Phase 2 mit Mast Inch Cape in Schottland 2. Nr. 1 des BA-FLS-NX5 wird für mehr als 3 Monate im nächsten Jahr mit dem Mast Nr. 2 verglichen werden (Der Mast Nr. 2 wird von einer dritten Partei empfohlen). 3Die Ba-FLS-NX5 Nr. 2 wird für mehr als 3 Monate im nächsten Jahr mit der Ba-FLS-NX5 Mast Nr. 2 verglichen. Drei kurze Versuche: 4Die BA-FLS-NX5 Nr. 3 wurde in der chinesischen Provinz Jiangsu eingesetzt und wird derzeit für die kurze Prüfung der Einheit überprüft. 5.Die anderen 2 kurzen Tests werden mit einer festen Plattform verglichen, bevor 2 spezifische kommerzielle Projekte ((Vorvalidierung für einen Monat) oder wir werden 2 von BA-FLS-NX5 direkt für die Einheit Verifizierung einsetzen
FL Offshore Klassifizierung (3 längere Versuche)	Alle diese langen Prüfungen der drei FL-Einheiten können zu den FL-Offshore-Klassifizierungsversuchen gezählt werden.
Frühe kommerzielle Projekteinführung	5 Einsätze über ein Jahr. Wir haben tatsächlich mehr als 30 kommerzielle Projekte in China und mehr als 5 Projekte, die die FLS seit mehr als einem Jahr mit mehr als 95% der Datenverfügbarkeit durchgeführt hat.Wir müssen den OWA-Fahrplan befolgen und von einem Dritten beaufsichtigt werden, um es zu beweisen.Und wir werden DNV, UL oder andere Dritte finden, die die Arbeit für die folgenden kommerziellen Projekte übernehmen.

Größe und Tag:
